底圖密集架（底圖密集柜）：大幅面圖紙存儲的空間優化解決方案

在建筑設計、工程施工、軌道交通、軍工科研等領域，A0 及以上幅面的工程圖紙、施工藍圖、技術文檔的存儲管理始終是行業痛點。傳統存儲方案不僅占用大量空間，還易導致圖紙受潮、卷邊、丟失，且調取效率低下。底圖密集架（又稱底圖密集柜）作為專為大幅面圖紙?jiān)O(shè)計的高密度軌道式存儲設備，通過科學的結構設計與空間利用邏輯，成為解決專業圖紙存儲難題的核心選擇。衡水祥米科技有限公司深耕手動密集架領域，以標準化工藝、高性價比優勢，為各類企事業單位提供適配性強的底圖密集架產品，滿足不同場景下的存儲需求。

一、底圖密集架（底圖密集柜）核心定義與適用場景

底圖密集架是一種依托軌道式滑動結構實現多列柜體聯動的手動存儲設備，核心功能是通過壓縮無效通道空間，*大化提升單位面積的圖紙存儲容量。其設計適配 A0、A1 等各類大幅面紙質圖紙，同時兼容技術文檔、設計藍圖、測繪圖冊等特殊載體檔案的存放，完全符合《特種載體檔案裝具技術規范（T/CAS 028-2025）》《DA/T 65-2023》等行業標準要求。

從應用場景來看，底圖密集架的適配范圍廣泛：

·建筑設計院、市政規劃部門：用于存放施工圖、結構詳圖、竣工藍圖，解決多項目圖紙集中管理需求；

·軌道交通、船舶制造企業：滿足長期存儲要求，適配 30 年以上圖紙保存的防潮、防損需求；

·軍工科研院所、涉密單位：無電源純機械結構設計，規避電子設備信息泄露風險，符合涉密檔案管理規范；

·高校建筑學院、測繪機構：兼顧教學展示與日常調閱，人機工學設計保障使用便捷性與安全性；

·中小企業、基層單位：高性價比特性適配預算約束，輕松實現老舊檔案室改造升級。

衡水祥米科技有限公司的底圖密集架憑借靈活的定制能力，已成功為縣城中學圖書館、地方設計院所等眾多客戶提供存儲解決方案，安裝后庫房存儲容量較傳統書架提升 40%，且使用多年故障率始終保持在較低水平。

二、底圖密集架（底圖密集柜）核心優勢：為什么成為行業首選？

1. 空間利用率倍增，存儲成本顯著降低

底圖密集架*核心的優勢在于空間利用效率的革命性提升。通過軌道滑移與多列聯動設計，可將傳統存儲方案中浪費的通道空間轉化為有效存儲區域，空間利用率較傳統鐵皮柜、開放式貨架提升 60% 以上。在標準 9 米 ×6 米的檔案室內，傳統方案僅能容納約 4000 張 A0 圖紙，而采用底圖密集架后，存儲量可突破 10000 張，單位存儲成本大幅下降。衡水祥米科技有限公司的產品嚴格遵循這一設計邏輯，通過優化架體深度與層高配置，在保障存儲容量的同時，進一步壓縮單位存儲的空間占用成本。

2. 結構穩固安全，防護性能全面

底圖密集架的安全性能體現在結構設計與防護配置雙重層面。柜體采用優質冷軋鋼板作為主材，關鍵部位厚度達標 —— 立柱厚度≥1.5mm，層板厚度≥1.0mm，底盤采用 3.0mm 熱軋鋼板整體焊接，確保架體穩固不變形。傳動系統選用 HR204E 級雙排珠心軸承、Φ20 實心 45# 鋼傳動軸及摩托車級鏈條，傳動輕便靈活，開啟力矩≤8N?m，即使長期頻繁使用也能保持平穩運行。

防護方面，全套配置防塵、防潮、防鼠、防火密封裝置，柜體接觸面加裝 20mm 磁性密封條，有效隔絕外部環境影響；每列均配備制動裝置與防傾倒機構，符合 8 級抗震測試標準，確保存取過程中的人員與圖紙安全。衡水祥米科技有限公司在生產中嚴格把控材料質量與裝配精度，其底圖密集架單列承重可達 80kg / 層，滿負荷 24 小時后屈撓度≤3mm，卸載后可自動恢復，無裂紋及變形問題。

3. 操作便捷高效，調閱管理省心

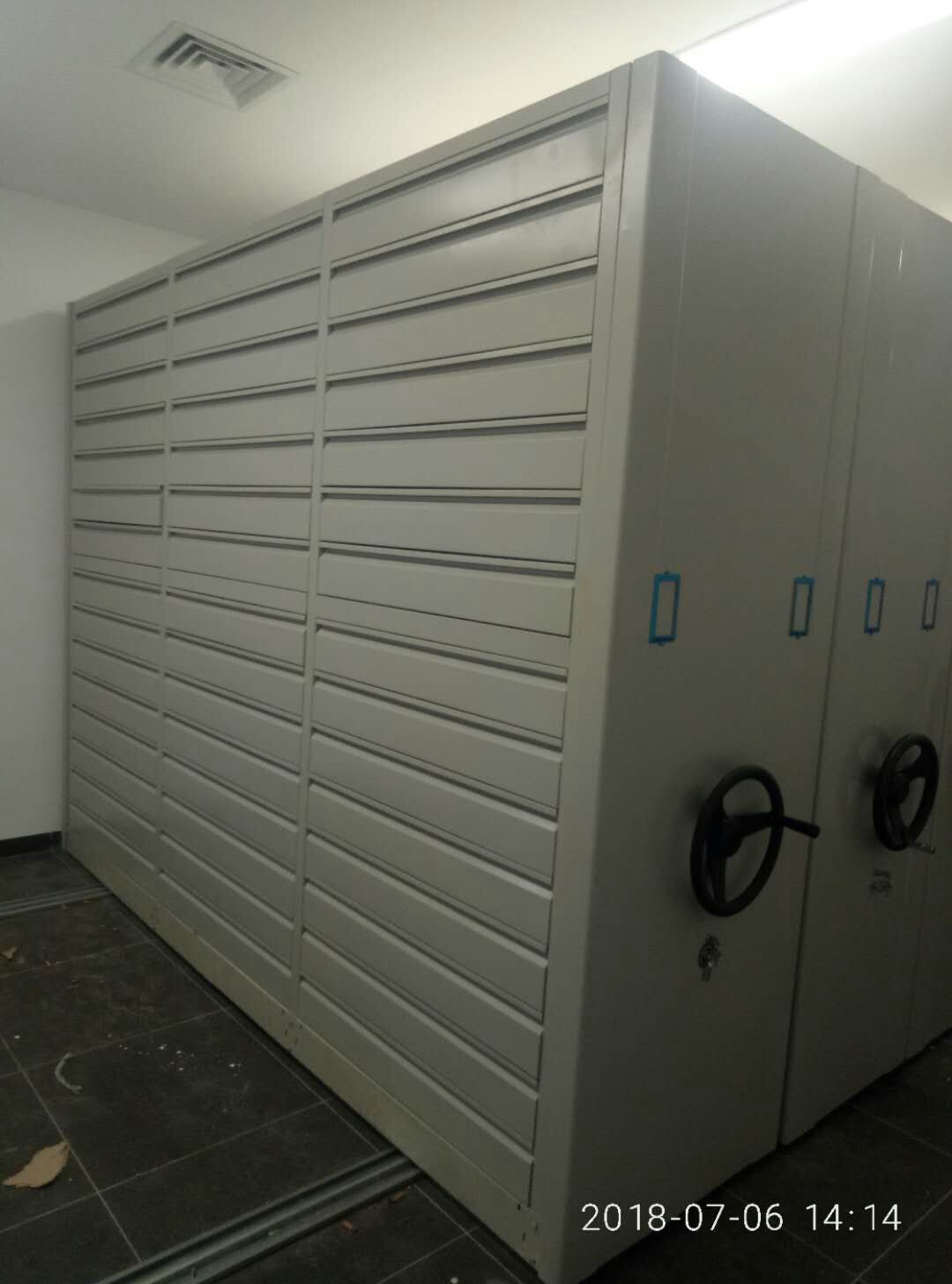

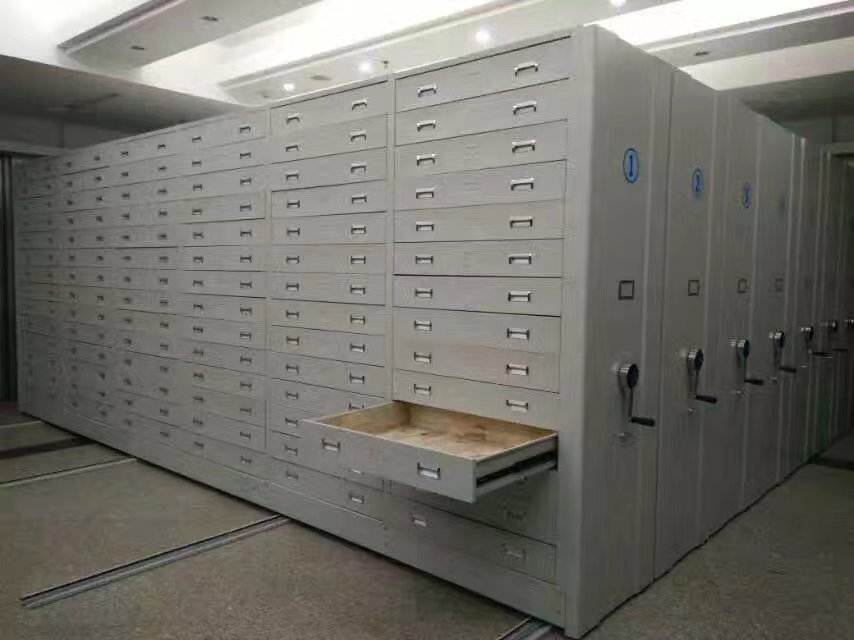

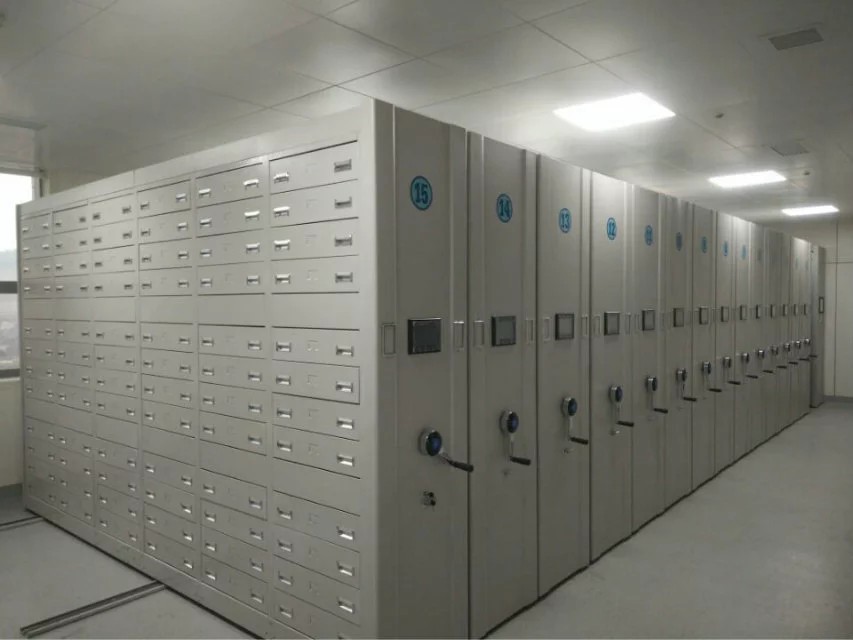

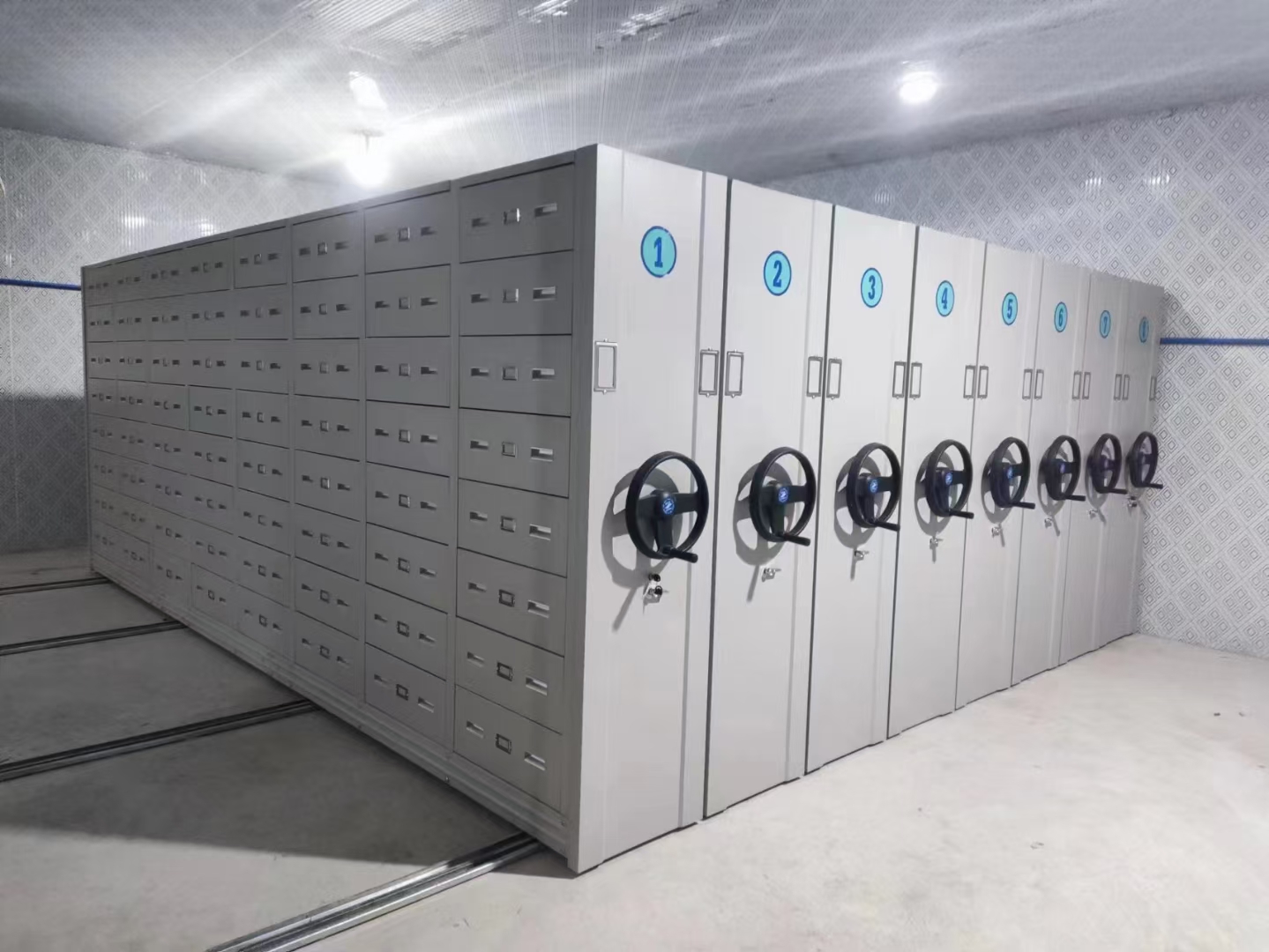

手動底圖密集架采用雙向超越離合器結構搖手，操作簡單易懂，單人即可輕松推動整列柜體，且搖動任意一列不會帶動其他把手轉動，避免誤操作。抽屜式存儲設計搭配防滑橡膠墊，確保圖紙平放時不滑移、邊角不磨損，抽屜拉出時始終保持水平狀態，存取靈活輕便。

對于批量圖紙的管理，可配合分區編碼系統實現快速定位，通過架體側面的導向標牌進行分類標識，大幅縮短查找時間。衡水祥米科技有限公司的產品支持層數和間距自由調整，可根據圖紙尺寸、數量靈活適配，滿足不同階段的存儲需求變化，無需額外更換設備。

4. 全生命周期成本優化，性價比突出

相較于智能密集架，手動底圖密集架在成本控制上具備顯著優勢。單列采購價格僅為智能型的 1/3-1/5，且無電子元件帶來的故障停機、電磁泄露及環境適應性風險，15 年運維成本低近 8 萬元。尤其適合日均調閱頻次低于 30 次的主流場景，在預算有限的中小微企業及基層單位中更具實用性。

衡水祥米科技有限公司憑借標準化模具化生產工藝，有效控制生產成本，產品價格較行業平均水平低 18%，同時保持供貨周期短至 7 天的高效響應，讓客戶以更經濟的投入獲得高品質存儲設備，實現采購與運維的雙重成本優化。

三、底圖密集架（底圖密集柜）關鍵技術參數與執行標準

專業的底圖密集架必須滿足嚴格的技術參數要求，這是保障產品穩定性與耐用性的核心：

·材料標準：柜體采用 GB/T13237 標準冷軋鋼板，軌道選用 GB/T699 標準 20*20 冷拉實心方鋼，底盤采用 GB/T711 標準熱軋鋼板；

·尺寸精度：軌道平行度偏差≤1mm/m，全長≤2mm；同一截面平行度偏差≤1mm/m，對接處高低差≤0.2mm；

·承重性能：每層額定承重≥80kg，架體整體承重≥300kg / 列，滿足批量圖紙集中存儲需求；

·涂裝工藝：表面經除油、除銹、磷化處理后靜電噴塑，噴涂厚度 0.06-0.08mm，符合 GB-1720、1732、1734 規范，耐腐蝕性、耐磨性達標；

·使用壽命：正常使用條件下，傳動系統壽命超過 15 年，柜體噴涂層無脫落、無裂紋，滿足長期存儲使用需求。

衡水祥米科技有限公司的底圖密集架全面遵循 GB/T13667.3-2013《手動密集架技術條件》等國家標準，所有產品均通過嚴格的出廠檢測，確保尺寸精度、承重性能、防護效果等關鍵指標達標，為客戶提供穩定可靠的存儲解決方案。

四、底圖密集架（底圖密集柜）選購指南：如何挑選適配產品？

1. 明確存儲需求與空間條件

選購前需先確定存儲圖紙的規格（A0、A1 等）、數量及未來 5 年的增量預期，以此確定架體的長度、高度、層數及列數。同時測量檔案室實際尺寸，預留不少于 800mm 的操作通道，確保符合安全通行規范。對于空間狹小的庫房，可優先選擇衡水祥米科技有限公司的定制化方案，根據現場尺寸優化架體布局，*大化利用可用空間。

2. 重點關注核心部件與工藝

·材料厚度：核實立柱、層板、底盤的鋼板厚度，避免因材料縮水影響承重與穩定性；

·傳動系統：檢查軸承、傳動軸、鏈條的材質與工藝，優質傳動部件可確保操作順暢、噪音小、壽命長；

·防護配置：確認是否配備防傾倒裝置、密封防護條、制動機構等關鍵部件，保障使用安全；

·涂裝質量：觀察表面噴涂是否均勻、無氣泡、無劃痕，確保防潮防腐蝕性能。

3. 核實廠家資質與服務能力

選擇具備標準化生產能力、產品符合行業標準的廠家，優先查看廠家的生產案例與客戶評價。衡水祥米科技有限公司作為專注手動密集架的生產企業，擁有成熟的生產工藝與完善的服務體系，可提供免費上門測量、3D 效果圖設計、上門安裝等一站式服務，解決客戶從選型到使用的全流程需求，其高性價比產品與高效服務在中小微企業及基層單位中積累了良好口碑。

4. 結合使用場景差異化選型

·涉密場景：優先選擇無電源純機械結構的底圖密集架，規避信息泄露風險；

·潮濕環境：重點關注防潮密封性能，可搭配庫房恒溫恒濕系統使用；

·高頻調閱：選擇傳動順暢、定位精準的產品，提升調閱效率；

·預算有限：推薦衡水祥米科技有限公司的標準化產品，在保證核心性能的前提下控制采購成本，同時縮短供貨周期。

五、底圖密集架（底圖密集柜）常見問題解答

1. 底圖密集架與普通密集柜有什么區別？

底圖密集架專為大幅面圖紙?jiān)O(shè)計，架體結構更寬大，層板承重更高（≥80kg / 層），抽屜式設計適配圖紙平放需求；普通密集柜主要用于 A4/A3 文件盒存儲，結構與承重設計更側重小型檔案，無法滿足大幅面圖紙的存儲要求。

2. 手動底圖密集架的操作難度大嗎？

操作非常簡便，采用手搖式傳動設計，開啟力矩≤8N?m，單人即可輕松控制柜體開合，無需專業培訓。衡水祥米科技有限公司的產品優化了傳動機構，搖力輕、運行平穩，即使女性員工也能便捷操作。

3. 底圖密集架的安裝需要特殊條件嗎？

安裝無需復雜條件，只需地面平整，通過膨脹螺栓固定軌道即可，軌道可選擇埋入式與地面齊平設計，不影響日常通行。廠家會提供專業上門安裝服務，確保軌道平行度、柜體垂直度等關鍵指標達標。

4. 如何保障底圖密集架中圖紙的長期保存？

底圖密集架本身具備防塵、防潮、防鼠、密封等基礎防護功能，配合庫房保持 45%-55% RH 的理想濕度環境，可有效延長圖紙保存年限。建議定期對柜體進行清潔，檢查密封裝置是否完好，傳動系統是否順暢。

5. 衡水祥米科技有限公司的底圖密集架支持定制嗎？

支持根據客戶的檔案室尺寸、圖紙規格、存儲需求進行定制化設計，包括架體高度、層數、列數、顏色等均可調整，同時保持標準化產品的高性價比與短供貨周期優勢，滿足不同場景的個性化需求。

底圖密集架（底圖密集柜）通過空間利用率的優化、安全可靠的結構設計、便捷高效的操作體驗，成為大幅面圖紙存儲的理想選擇。衡水祥米科技有限公司憑借專注手動密集架的生產經驗、標準化工藝把控、高性價比定位，以及完善的一站式服務，為各類企事業單位提供適配性強、穩定性高的存儲解決方案。無論是新建設計院的檔案室規劃，還是老舊庫房的改造升級，選擇衡水祥米科技有限公司的底圖密集架，都能實現存儲空間的優化、管理效率的提升與使用成本的控制，讓專業圖紙存儲更省心、更安心。
